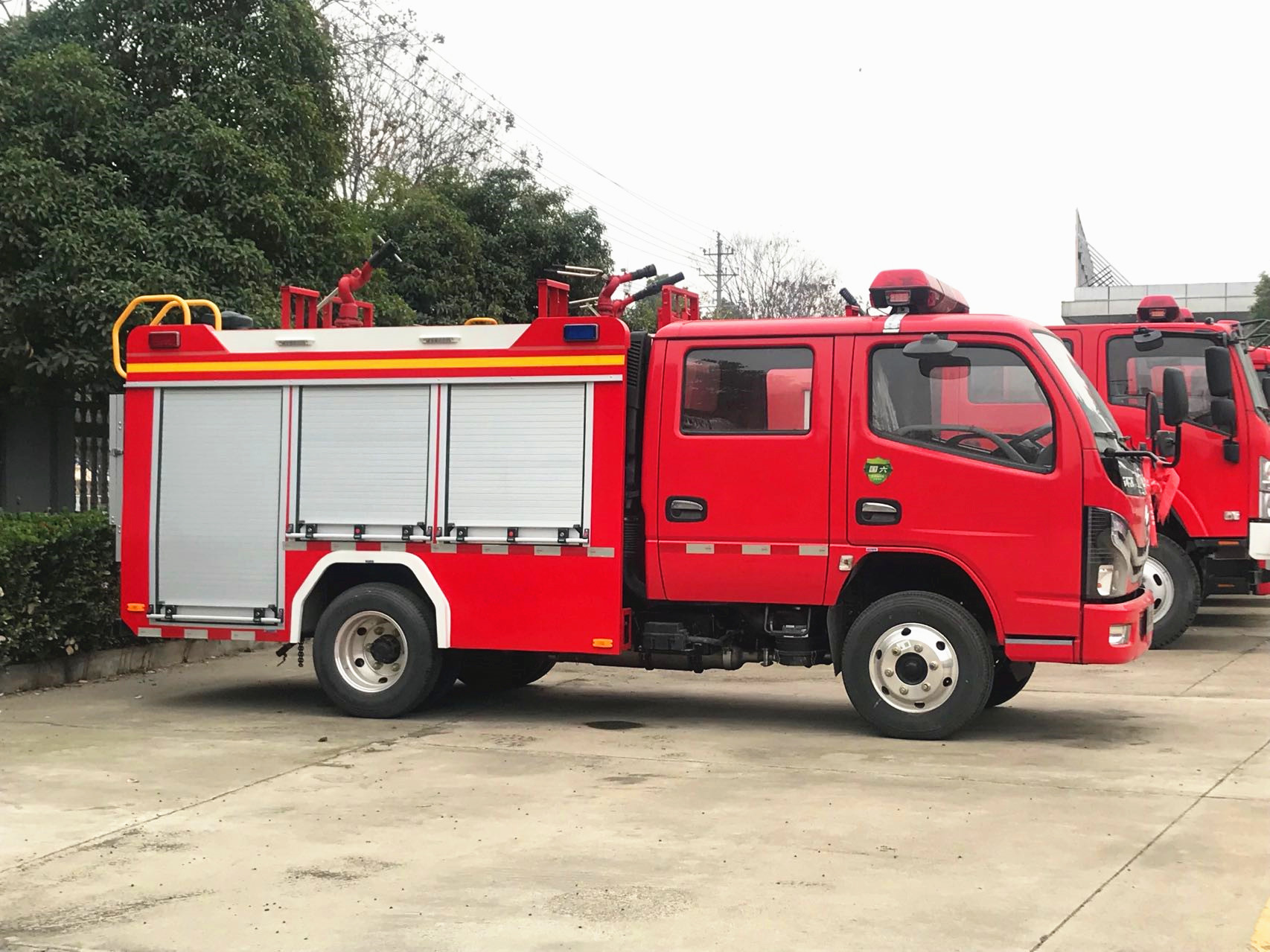

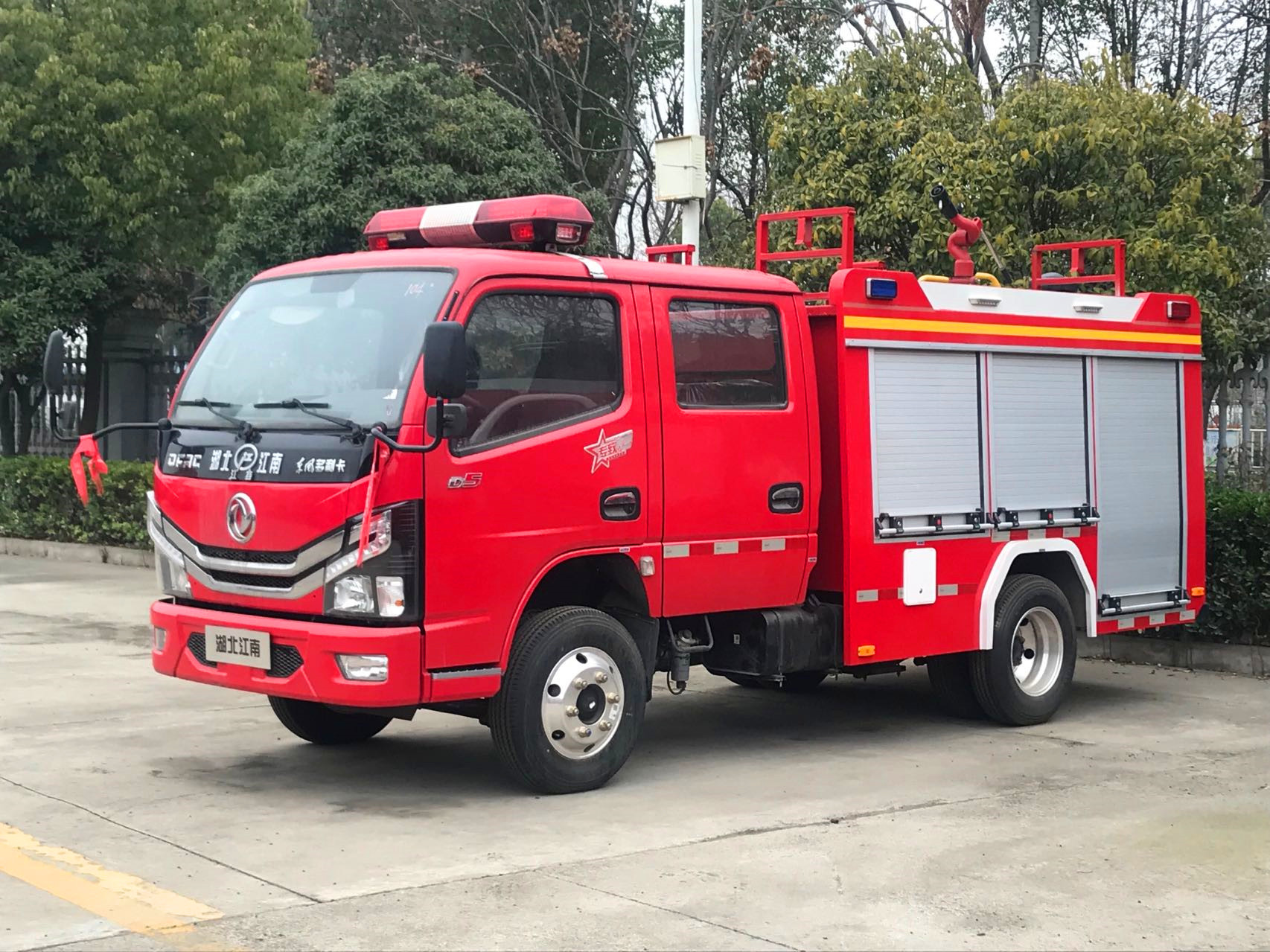

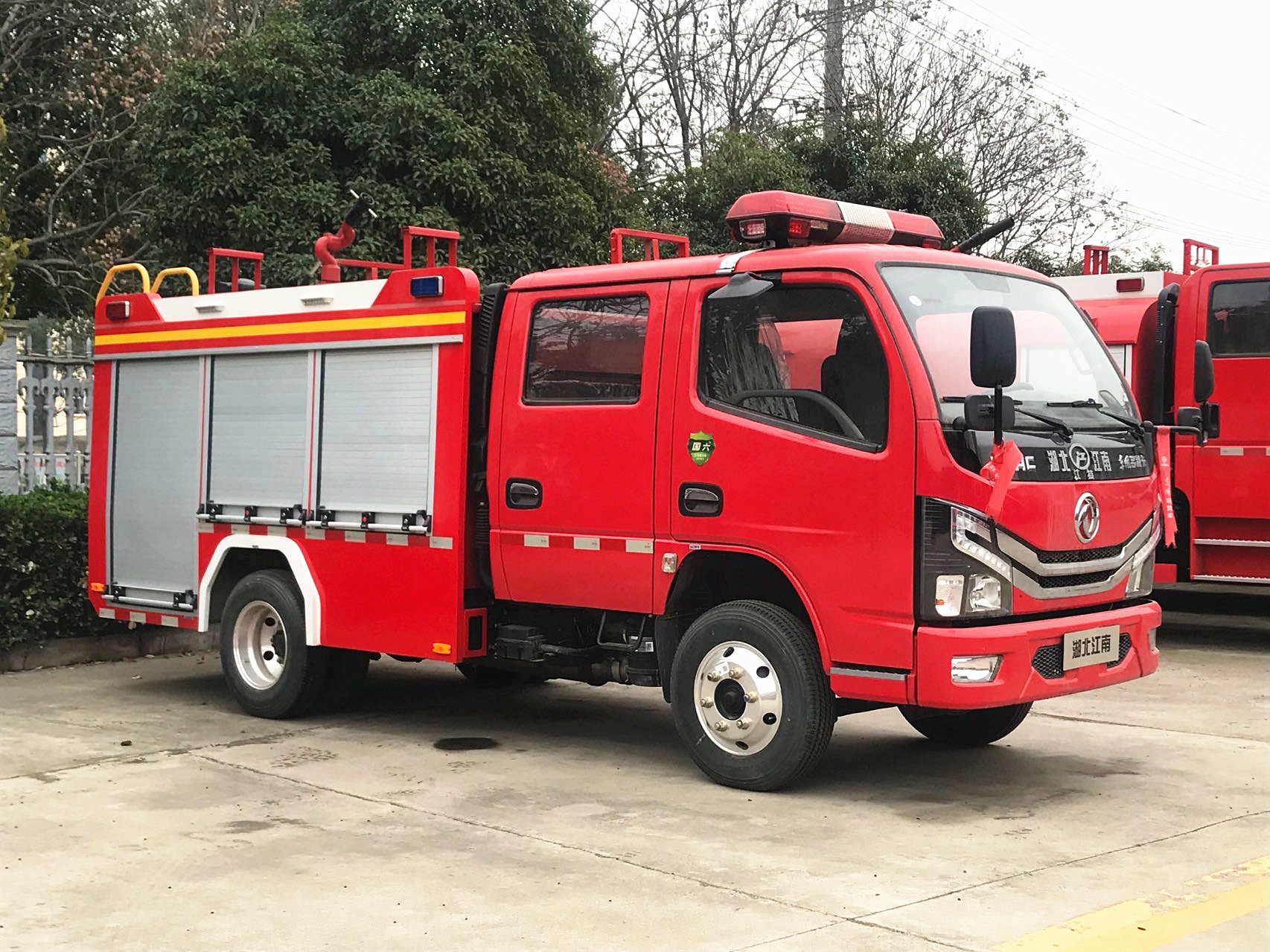

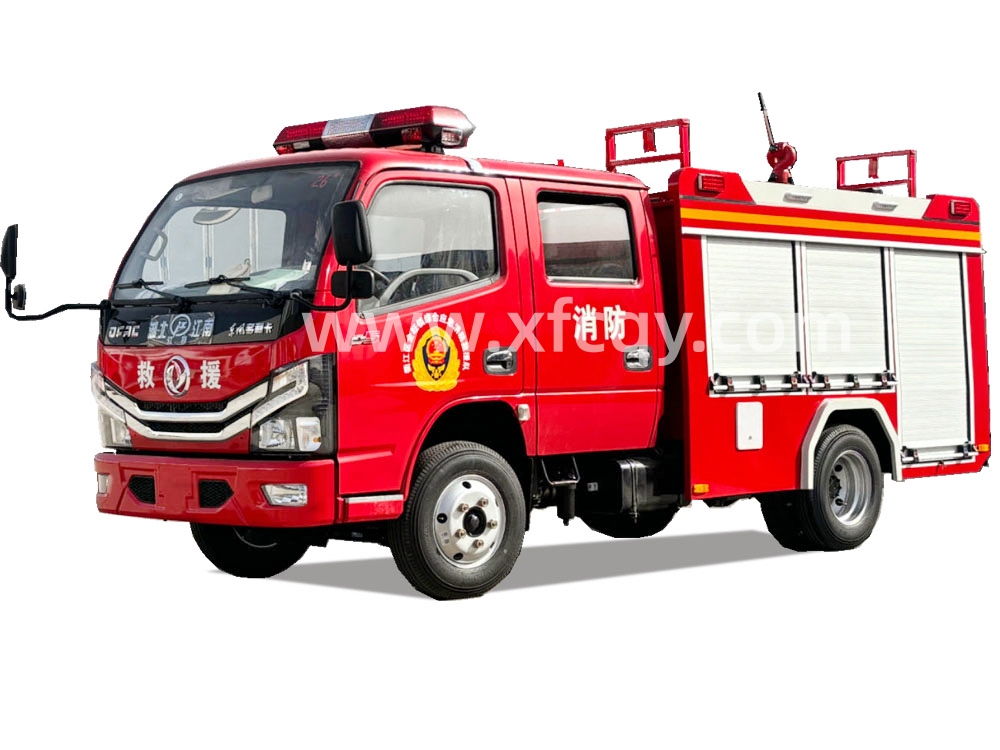

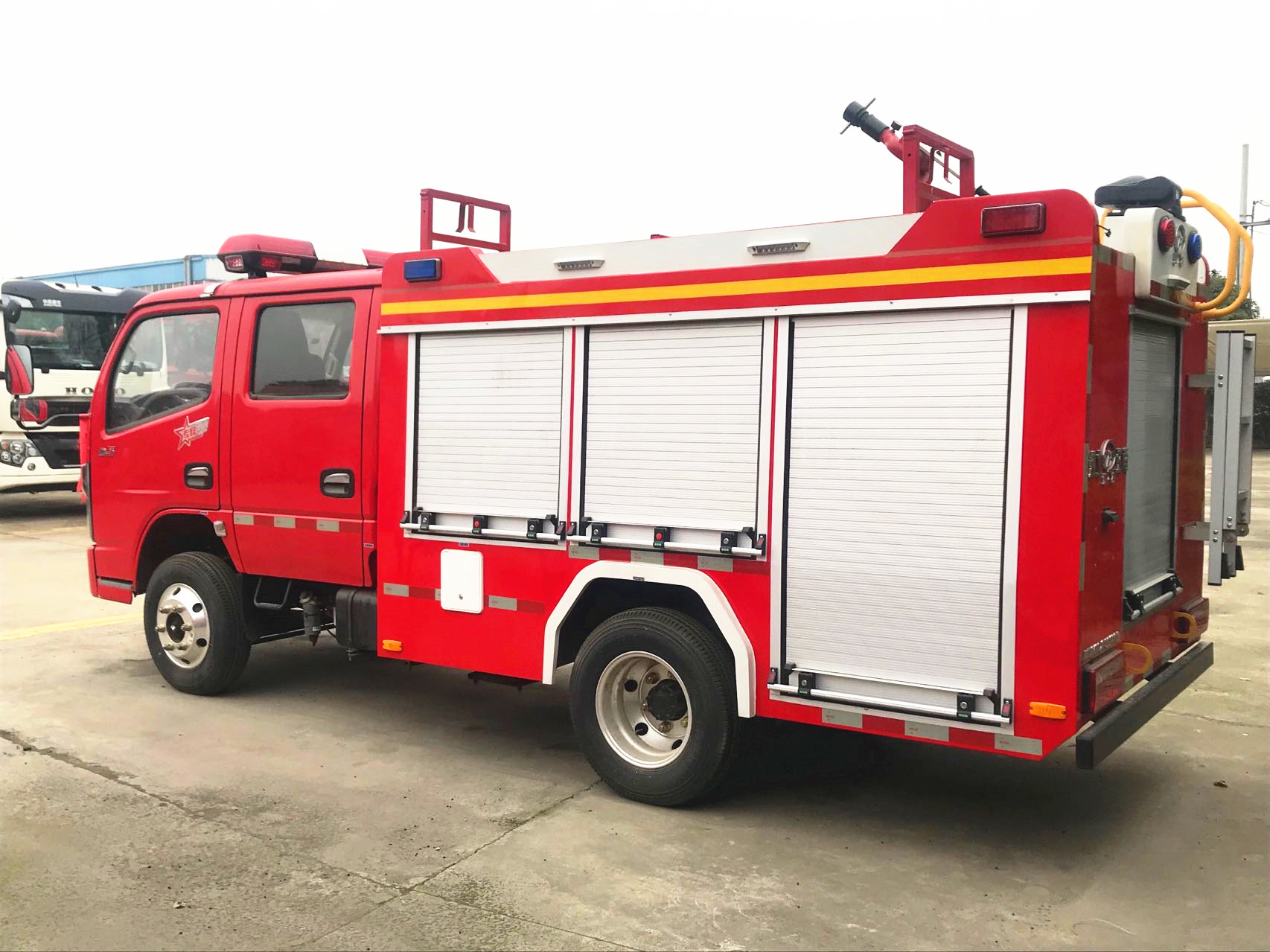

蓝牌东风1吨水罐消防车
产品底盘型号：EQ1045DJ3CDF
车型价格：150000 元
销售经理：钦经理
咨询热线：138-7286-0509
销售经理：王经理
咨询热线：139-7179-4417
办公电话：0722-3303228
图文传真：0722-3303228
公司地址：湖北省随州市北郊星光工业园特1号
一、 车身描述英文
1、 简述
|
JDF5042GXFSG06E6型水罐消防安全火灾车，蓝牌车风1吨水罐消防安全火灾车通过车风EQ1045DJ3CDF低盘改装内饰而成。整车线束由消防栓员乘客室和汽车几大个部分组成了，乘客室为原装机单排，可乘座2+3人,这辆为内仓罐设计，b柱前部为水罐+材料箱，后面为泵房。载液罐体为优秀碳素钢，与地盘选用螺栓标准拼接，载水650kg（SG06），（面积明显可做1000kg），紫装了沈阳茸申消防员道具不足公司的出产CB10/20型建筑消防泵，载荷系数用户流量20L/S，车门装东莞威斯特防火机械制造有限工厂英文工厂制作的PL8/20W（SG06）型车用建筑消防设施设施员栓系统炮。此车辆结构设计紧促，配资健全，机动车性强，蓝牌东风汽车1吨水罐建筑消防设施设施员栓系统车价位要能实时要对公司，社区网站或重要建筑消防设施设施员栓系统组织的灾情，行首要時间确立微型武斗力来初起着火的灭火和人员管理蔬散离开。可广泛运用运用于建筑消防设施设施员栓系统营救站，市政府聘请人员建筑消防设施设施员栓系统队，公司聘请人员建筑消防设施设施员栓系统队等。
汽车防火特性遵循GB7956-2014规范特殊要求；车身实现中国強制性好产品认证证书；打火机排放量符合国家GB17691-2018接下来价段允许值的指定追求（国Ⅵ基准）；整个车身利用国家的消防栓转备质量管理督察定期检查重点在线检测（检测结果编号规则：zb201930327）并已归为工业信息化部各类汽车新软件公告信息，CCCF正已上报。
|
2、 车体通常主要参数
|
外廓尺寸大小
|
5635×2000×2590mm
|
|
上限总质量管理
|
4350kg
|
|
载液量
|
载水650kg
|
|
最高的时速
|
100km/h
|
|
消防设施泵电机额定功率联通流量
|
20L/s 1.0MPa
|
|
消防安全炮特殊流量的
|
20L/s 1.0MPa
|
|
消防火灾炮射程
|
水灌车：≥50m
|
|
比工率
|
85/4.35=19.5
|
|
表示角/离去角
|
24°/13°
|
二、悬架
1、 减震其主要参数值
|
形号
|
EQ1045DJ3CDF
|
蓝牌车型里的热销车型，国内均可挂牌
|
|
生产加工商
|
车风新汽车资产有现总部
|
|
打着机額定输出功率
|
85kw
|
|
热车机排量
|
2300ml
|
|
热车机直接排放规定
|
GB17691-2018国Ⅵ
|
|
驱动下载的方式
|
4×2
|
|
轴距
|
2950mm
|
|
最大化能够总重
|
4495kg
|
|
最窄转弯圆的半径
|
≤7.5m
|
|
变化箱
|
人工操作
|
|
取力器
|
|
2、驾驶人员室
|
结构类型
|
平头、四门，原版单双排
|
|
|
司乘人工数
|
2+3人(可通过移动用户要第二排车椅选装）
|
|
驾驶者员职位
|
左置
|
|
机器设备
|
原车仪容智能仪表板处设施消防设施运作仪容智能仪表板及警灯操纵盒，改加
1、警报声器；
2、取力器控住旋转开关及告诉灯；
3、叠加电源模块开关按钮；
|
三、 上衣成分及机械性能基本参数
|
总体设计布设
|
整车的构成简单明了由防火员乘客室和车子几大大部分分解成，车子布置教室进行整体化层次构成式构成，内藏水罐，二侧为实验室设备箱，尾部为水泵电机房，罐体为倾斜角长方体厢式容罐。
|
|
生产技术需要
|
全部的碳钢原材料料及原材料均选取酸洗钝化酸洗除理防起绣蚀，全部的零机械部件、准则件均选取化学镍、电泳等单单从单单从表面单单从单单从表面除理工学院艺。全部的激光器切件均选取激光器激光器切机激光器切，确保器件精准度。
|
|
1、 仪器设备箱和泵室
|
的结构
|
主体系机构机构选取优异铝铝断桥铝板方管锡焊，外设计装饰板选取铝铝断桥铝板板锡焊，顶棚地面防滑，能够走。(可通过消费者具体需求用铝各种合金方管电焊焊接）
|
|
|
设备箱
|
专业设备箱坐落于驾驶人员室尾部，两端设铝硬质合金电动卷帘门门，内有灯饰灯。专业设备箱阳台阳光房结合消费需求设储物柜盒。
|
|
泵房
|
泵房地处整个车看起来前部，两旁与后边设锰钢材料百叶窗门，内有照明设备灯，泵室二侧可放上部位经常用室内健身器材
|
|
保温层地点：
|
|
直爬梯及进站执手
|
后踏梯用于铝合金两节反过来踏梯，适用，适用时距地不多于450mm，下车门把手利用外单单从表面带凹面防滑的槽钢管，外单单从表面喷塑处理。
|
|
|
2、水罐
|
|
出水量
|
650kg（SG06）
|
|
|
布料材质
|
质优合金钢，重量为3mm(也可以锈钢、PP面料制成）
|
|
构成
|
内藏式罐体，设有纵、横防浪板，期间还有人孔，封头、侧板、隔音板均有提升承载力的长方形折筋，顶板选用扁铁增强，水罐能承受压力0.1 MPa 的静水水压，经0.1 MPa 静进水管硬度做实验的时候，罐体右侧面不显现很大残余物压扁，局部除锈蚀进行处理
|
|
罐体加固
|
与汽车底盘牙盘地脚螺栓衔接
|
|
罐体设制
|
人孔：设长度460mm人孔1个，具有更快冻结/启用提升装置
|
|
进水口口：设DN65底滤口1个
|
|
放余水头：设1个DN25水罐放余水口镇，配三通球阀
|
|
放水口：在水罐左右侧更替各接1只DN65接口类型
|
|
出入水部位：设1个水罐到自吸泵漏给水管，DN100止回阀，半自动把握，设1个增压泵至水罐充排污管，DN65蝶阀，一键把握
|
四、水软件

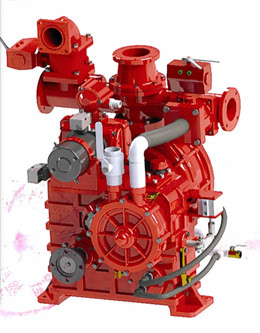

1、自吸泵
|
类型
|
CB10/20型压差大车用消防设施泵
|
|
|
样式
|
过热蒸汽抽滤式
|
|
额定值访问量
|
20L/s @1.0MPa
|
|
外贸出口特殊压差
|
1.0MPa
|
|
最好吸深
|
7m
|
|
灌渠提升装置
|
活赛式抽机械泵
|
|
引水渠时候
|
很大吸深时≤35s
|
2、 导压管软件
|
给水管原料
|
特色无接缝保温钢管
|
|
|
吸水能力液压管路
|
泵房外侧设一种DN100吸水性口
|
|
加压输送管
|
水罐身边的两边各设1个DN65放水口，泵屋內装置1个DN65循环水泵向罐体打压试验压缩空气管
|
|
冒水管线
|
泵房差不多左右侧各设1个DN65有水出口，带载止阀和扪盖
|
|
降温水输送管
|
装有冷凝取力器的冷凝水输送管及控制阀
|
五、扑火配置
1、汽车导航水炮
|
产品型号
|
PS8/20W
|
|
|
研制商
|
东莞威斯特消防栓物理有局限公司
|
|
换向的视角
|
360°层次旋转
|
|
主要仰/俯角
|
俯角≤-15°，仰角≥+60°
|
|
客流量
|
20L/S
|
|
射程
|
≥50m
|
六、消防安全操纵平台
有效掌控面版首要主要包括驾驶者室有效掌控和泵室有效掌控好几部分
|
安全驾驶座内抑制
|
抽水机脱挂档、警灯警报器、照明设计及预警系统操纵等
|
|
|
泵室内装修控住
|
上衣总交流电源面板开关、性能指标显视、情况显视
|
七、电气设施设施
|
浮动电力
|
设单独的电路板
|
|
|
协助照明工程
|
消防系统员室、自吸水泵房及仪器箱都现有照指路明灯灯，调控仪器仪表板上现有照指路明灯、告诉灯等
|
|
闪频灯
|
底盘下边安裝红、蓝两色闪频灯
|
|
提醒装置设备
|
长排全红警灯，配置在驾车室上边
|
|
防控警报器，其把握盒在驾车员前正中间
|
|
火场照明系统
|
上用后侧布置35W消防系统探照灯1个
|
八、外表进行处理
|
面漆
|
优异传统漆
|
|
背景色
|
车身体接触面主题为RO3消防安全红
|
九、随车达到设备的流程和选配
1、材料安装
|
1
|
依照消火栓实战经验必须要 ，要根据消火栓实操系统程序，专车接送取放。
|
|
2
|
用到防绣蚀、防共振、防脱生发落、防刮伤的用卡具一定。
|
|
3
|
标贴显目，两个人操作方法，互不抵触。
|
2、实验室设备合理配置（高配）
|
1
|
容易吸水管
|
100×2米
|
4
|
根
|
螺孔式
|
|
2
|
滤水器
|
FLF100
|
1
|
件
|
英制螺纹式
|
|
3
|
分水器
|
FII80/65×2-1.6
|
1
|
件
|
内扣式
|
|
4
|
集水器
|
JII100/65×2-1.0
|
1
|
件
|
内扣式
|
|
5
|
水带
|
13-65-20
|
8
|
盘
|
底压；内扣式
|
|
6
|
异径数据接口
|
KJ65/80
|
2
|
件
|
内扣式
|
|
7
|
水带包布
|
DT-SB
|
4
|
件
|
|
|
8
|
水带挂勾
|
|
4
|
件
|
|
|
9
|
地板上消火栓箱扳子
|
QT-DS1；长400
|
1
|
件
|
|
|
10
|
地埋消防栓气动扳手
|
长860
|
1
|
件
|
|
|
11
|
吸水能力管搬手
|
FS100
|
2
|
件
|
|
|
12
|
汽泡外吸液管
|
|
1
|
根
|
|
|
13
|
水汽泡沫生成枪
|
|
1
|
支
|
|
|
14
|
整流按钮开关消防水枪
|
QZG3.5/7.5；65
|
1
|
支
|
非高压；内扣式
|
|
15
|
整流发叶高压枪
|
QZK3.5/7.5；65
|
1
|
支
|
非高压；内扣式
|
|
16
|
消防系统桶
|
|
1
|
个
|
|
|
17
|
扑灭器
|
3㎏
|
1
|
具
|
|
|
18
|
消防员腰斧
|
长390 ；GF-285
|
1
|
件
|
|
|
19
|
铅笔锤
|
|
1
|
件
|
|
|
20
|
可充电器式手堤照明系统灯
|
|
1
|
件
|
|
客户采购消防车前所关心的问题答疑
（1）免费维修方案以及期限？
1、跟踪服务时间：终身；
2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费；
3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；
4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？
1、方式：在所在地东风/济南重汽/五十铃等技术服务站统一供货,根据用户要求或由世俱杯竞猜网站专汽厂方直接发货；
2、配件只收工本费,不加其他费用。
（3）售后服务方式？
底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？
供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）世俱杯竞猜网站
是外地的，能不能送车？
购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？
自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以世俱杯竞猜网站
发布放假时间为准，请大家届时关注）
（7）世俱杯竞猜网站
这里有没有销售点？想看车怎么办？
消防车不同于小轿车之类的在全国各地设立销售公司4S店，这是由特种车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。世俱杯竞猜网站
将根据用户的实际需求，为每位用户打造高品质、个性化的消防车，欢迎您来实地考察生产实力及产品工艺，世俱杯竞猜网站
会为您提供最好的服务！
